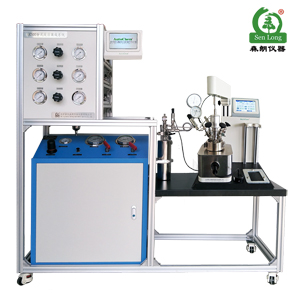

超临界萃取反应装置

一、超临界高温高压反应装置的结构组成

该装置工作流程如图所示，主要由以下各部分组成：

1． 冷却系统，包括冷凝管、储罐、低温浴槽、外循环冷却泵等；

2． CO2柱塞泵；

3． 反应釜；

4． 加热控温系统；包括：反应釜、预热器、冷浴的控温。

压力测量系统；包括：泵出口压力、反应釜压力。

二、超临界萃取反应装置的结构组成组成装置各部件的主要技术指标

1．冷却管

气态CO2经冷凝管冷凝成液态的CO2，冷凝管由φ6×1mm不锈钢管线绕制而成，长约15m左右，安装在低温浴槽中。

2．储罐

用于储存液态CO2，容积1000mL，工作压力16MPa，材质1Cr18Ni9Ti，安装在低温浴槽中。

3．低温恒温浴

型号THD-0515，控温范围：-5～100℃，控温精度±0.1℃，

工作室尺寸：280×250×220㎜，浴槽内胆用不锈钢制作，数显温控，PID调节控温。

浴槽带外循环泵，可将冷却液外循环至泵头，用于泵的冷却。

4．CO2柱塞泵

型号2J-XZ20/40，该泵为双柱塞结构，泵头可循环冷却，工作压力40MPa，量大排量20L/h，通过调节泵柱塞的行程，可改变泵的排量。

5．反应釜

反应釜：500mL/50MPa/350℃，材料;316L

釜体采用电加热方式升温，反应釜设置一安全阀，当釜内压力超过其设定压力后即可泄压保护。

6．加热控温系统

温度测量采用Pt100测温探头，温控仪采用XMTA-7512测温，控温点包括：反应釜预热器和冷浴槽。

8．压力测量系统

压力采用精密压力表测量，测压点包括：

⑴．泵前压力：采用电接点压力表，量程60MPa，电极点压力表可设定压力上限，过压停泵保护；

⑵．反应釜压力：采用0.25%F?S， 60MPa的压力变送器  超临界萃取反应装置
